1、電力大樓安防監控綜合布線系統工程概況
   某電力調度大樓總建筑面積X平方，高143m，其中地下3層、地上主樓36層，副樓7層。該大廈是電力局的指揮中心、調度中心、信息通訊中心，是集決策、行政辦公、生產、服務、會議等于一體的綜合大廈。

2、電力大樓安防監控綜合布線系統設計依據
   主要遵循目前已公布的國內外有關綜合布線設計標準和規范，具體如下。
2.1　標準
   IEEE802.3Ethernet.IEEE802.5TokenEing.EIA/TIA568B.EIA/TIA569、EIA/TIA－TSB36/40工業標準及國際商務建筑布線標準ISO/IEC11801
2.2　設計規范
   民用建筑電氣設計規范(JGJ/T16－92)
   工業企業通信設計規范(GBJ42/81)
   工業企業通信接地設計規范(GBJ79－85) 　　
   建筑與建筑群綜合布線系統工程設計規范(CECS72：97)
   LUCENT TECHNOLOGIES SYSTIMAX SCS結構化布線系統設計總則

3、電力大樓安防監控綜合布線系統工程設計原則
   堅持開放性和標準化：遵循統一的通信協議及建筑規范，具有良好的開放性，適用未來的擴展及升級；在實用性的基礎上追求先進：設計中本著實用的原則，同時具有一定的超前性，盡量保護用戶的投資；并具有良好的可靠性、安全性和保密性。

4、電力大樓安防監控綜合布線系統工程設計方案
4.1　采用綜合布線作為傳輸介質的子系統，承擔著很重要的角色。
   根據用戶需求分析，本大樓智能化系統主要包括：設備監控、火災報警、有線電視、保安自動化、廣播音響、信息通信與計算機網絡等子系統。從理論上講，綜合布線可支持以上各種子系統的信號傳輸，幾乎覆蓋所有的弱電系統。但在實際應用中，盡管許多廠家生產的樓宇自控產品已與綜合布線兼容，但設備監控系統主干網絡拓?fù)浣Y(jié)構一般為總線型，而綜合布線為星型拓?fù)浣Y(jié)構，該系統如采用綜合布線則雙絞線長度要增加許多；有線電視系統采用光纜可以支持射頻信號，但要增加適配器，系統可靠性降低，其投資也比同軸電纜貴；閉路電視監控系統中的視頻信號的傳輸如采用非屏蔽雙絞線，其屏蔽性能比同軸電纜差，采用屏蔽雙絞線，其價格比同軸電纜貴，且電源線也要另外敷設；火災報警系統主要為總線型結構，也存在前述原因，且目前有關規范規定火災報警線路不能和其它線路共用和共管敷設，由于管理體制的原因更不適合采用綜合布線；廣播音響系統輸出電壓為70～120V，如采用綜合布線就存在電纜過電壓的問題，這部分系統不適合采用綜合布線。所以，筆者認為，本大樓最適合采用綜合布線傳輸介質的系統是通信與計算機網絡系統。
4.2　綜合布線設計等級
   綜合布線設計等級分為基本型、增強型、綜合型。結合用戶對語音和數據設備使用的需求，并考慮未來10～15年的發展，本大樓采用綜合型設計等級，用光纜和銅芯雙絞線混合組網。
4.2.1　水平工作區及管理間的接續設備設計方案
   方案一：選用超五類產品，能支持100Mbps以太網、1Gbps以太網的要求，并支持到桌面的550MHz寬帶視頻傳輸?shù)男枰矠槲磥?lái)的升級提供了方便。由于數據傳送的瓶頸主要在于數據共享設備和網絡交換設備，且對于大多數用戶來講，用于1.2G/2.4Gbps ATM網很少。因此，水平工作區及管理間的接續設備采用超五類產品。另外，還在每層樓中設置少量光纖到桌面的信息點，其主要分布在局辦公室、網絡中心及重點辦公室。此方案非常適合那些希望投資最少但同時要保證用戶性能的系統，即網絡成本要求比網絡帶寬更重要的場合。
   方案二：選用傳輸頻帶更寬、傳輸速度更快等傳輸質量更好的六類產品，同樣在每層樓中設置少量光纖到桌面的信息點。六類布線的帶寬和傳輸速率遠遠高于五類電纜的指標：能支持1.2G/2.4Gbps ATM以及1.0Gbps千兆位以太網的應用，數據傳輸速率比五類電纜快6倍。六類布線與基于光纖媒介的垂直干線一起使用，為高帶寬應用程序提供完全的端到端布線解決方案，具有很強的超前性，特別適用于未來網絡的擴展及升級，減少維護費用，但缺點是價格較高，本方案投資比方案一多27％、約增加115萬元。本設計方案二作為推薦方案。
4.2.2　數據垂直干線方案
   由于各樓層采用了速率較快的網絡交換機，這些不斷增加的網絡負載超出了大對數雙絞線的容量范圍，為支持千兆以太網及未來更高數據速率的應用，數據垂直干線采用多模光纖。光纖具有容量大、速率高、保密性強的特點。多模光纖的光耦合率高，纖芯對準要求相對寬松；當彎曲半徑大于其直徑的10倍時不影響信號的傳輸，是符合IEEE802.5 FDDI和EIA/TIA 568標準的主干傳輸線纜；能夠支持大樓內超過100m傳輸距離的計算機網絡和需要高帶寬的高速網絡傳輸應用，確保目前和今后網絡系統的需求。盡管語音系統已不僅僅是傳統的電話業務，還有ISDN等多種業務，但采用超五類大對數銅纜已完全可以滿足未來10～15年通信技術的要求。因此，語音垂直干線采用超五類大對數銅纜。
4.3信息點配置
   信息點配置主要依據綜合布線設計規范、業主對語音和數據終端設備需求及考慮一定信息點預留量來確定。
   方案一：信息點配置參照業主"設計須知"的具體要求和綜合型設計等級的有關規定，根據大樓不同場合進行信息點布置，一般辦公場所按2個信息點/10m2進行布置。本樓共約4450個信息點。其中語音點2000個，數據點2450個。
   方案二：結合國內部分電力調度大樓綜合布線信息點使用情況，調度中心辦公用房、多媒體教室為4～5個信息點/10m2，網絡中心為7～8個信息點/10m2，一般辦公場所為3～4個信息點/10m2，對于該樓內目前用途不明的區域，根據其具體位置，分別按基本型設置和增強型設置。本方案設計標準比方案一有所提高，本樓共約5334個信息點。其中語音點2348個，數據點2905個，光纖到桌面點81個。

5　主要設備選擇
   目前，在國內外生產綜合布線的產品型號比較多，主要分為三大派系產品：歐美、中國內地及臺灣產品。歐美是PDS界研究開發最早者，特別是美國，其代表廠商是朗訊科技、西蒙、安普等，其產品特點是性能優良，型號齊全，質量可靠；中國臺灣和內地PDS系統起始于90年代后期，大多數是利用國外技術進行改進和研究的產品，與國外產品相比具有價格優勢。經過技術經濟比較，本系統采用全球銷量第一的著名品牌--美國朗訊公司的產品。

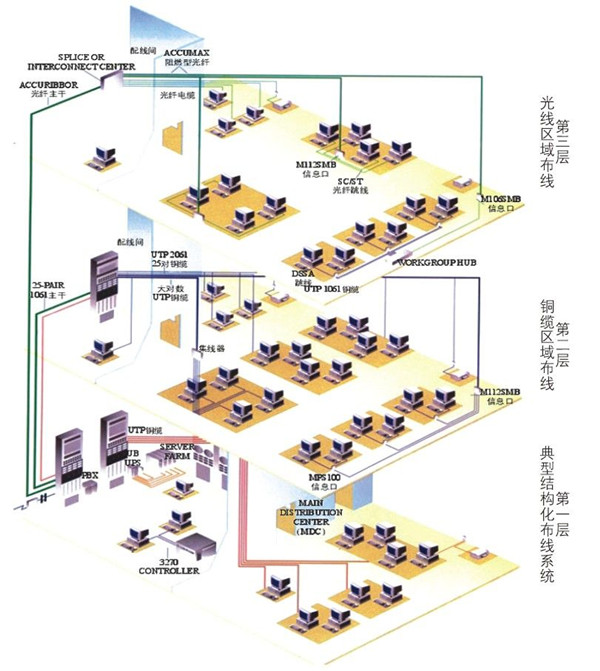

   具體配置如下：工作區子系統中語音系統、數據系統均采用六類信息模塊MGS200BH，可以用于傳輸速率達200MHz的網絡應用環境中。語音系統、數據系統同時采用六類信息模塊的目的是兩系統可以互為備份，提高了系統的靈活性和擴展性；水平子系統中數據系統、語音系統均采用6類4對雙絞線(1071004)，光纖到桌面信息點采用LGBC－004D 4芯多模光纖(其中兩芯備用)；垂直子系統中語音主干采用25對超五類大對數電纜1061025 CSL，數據主干采用LGBC－012D 12芯多模光纖；管理子系統主要采用機柜安裝方式，即將語音配線架及數據配線架都安放在19英寸標準機柜內，語音系統采用110DW機柜式配線架，數據系統中采用600A型光纖配線箱用于主干配線的端接，24口六類配線架PM2151B－24GS1用于水平配線的端接。
